27Tyto malé, ale velmi pohyblivé remorkéry byly využívány nejenom v přístavech na území republiky, ale i k zabezpečování potřeb plynulého provozu v Drážďanech a v Magdeburku. Vyjmenovat všechny jejich činnosti a na žádnou nezapomenout by byl velmi těžký úkol. „Splavávat, otáčet, přistavovat, přípřežovat, posádkám  ulehčovat, vléci po proudu, protahovat mosty“…atd, atd. Byl by to výčet pestrých, méně či více náročných, mnohdy až krkolomných a nekončících úkolů. Na traktorech často začínali kapitánští začátečníci, kteří na jejich  palubách si v mnoha případech vysloužili zaslouženou úctu a obdiv od svých kolegů.

Níže uvedený text a tabulky jsou převzaty z článku Jiřího Martínka Malé motorové remorkéry ČPSL-ČSPO- ČSPLO-ČSPL „traktory“. Celý, nezkrácený článek je součástí Sborníku k historii lodní dopravy, Labsko-Vltavská dopravy, Labsko-Vltavská plavba IX, z roku 2003.

Historie stavby

KONICA MINOLTA DIGITAL CAMERAO plánu na použití a stavbu prvních traktorů u ČPSL plaveckou i neplaveckou veřejnost informoval článek Ladislava Matyse – „Motorové čluny pro vlek lodí na středním Labi“, uveřejněný v časopise Veřejná doprava č.3 z roku 1946. Když byla v roce 1943 zahájena nákladní doprava na „malém“ Labi z Mělníka až do Kolína, bylo třeba rozšířiti dosavadní park remorkérů, které by v tomto úseku zajišťovaly vlečení člunů. Ze stávajících parních vlečných remorkérů se totiž žádný nevešel současně se člunem do plavební komory*. Dvojité komorování si vyžadovalo mnoho času a neefektivních zdržení. Proto ĆPSL, které byly známy dobré zkušenosti se dvěma motorovými čluny postavenými pro bývalou protileteckou policii, zadala stavbu čtyř motorových lodí podobné konstrukce k vleku lodí na středním Labi. Lodní tělesa těchto plavidel byla celosvařovaná, čímž se ušetřilo značně na váze. Zmíněné 4 traktory postavené pro ČPSL mezi roky 1946 až 1947 byly označeny MOTOR 1 až MOTOR 4.Autor článku však opomenul poznamenat, že již v roce 1941 dodala pražská loděnice B. Antropius jeden traktor pro ČSPO – oderskou plavbu. Není vyloučené, že se tehdejší vedení ČSPO inspirovalo k zavedení tohoto typu remorkéry BAŤA provozovanými na Baťově kanálu. Stavba prvního remorkéru nemohla být však zadána loděnici Walter v Křešicích, která tyto „Baťa“ remorkéry postavila v roce 1937 neboť se nalézala v Říši. Traktor byl označen ČSPO VIII (nebo M 8). Pod tímto označením byl ve službě až do roku 1952, kdy byl přejmenován na „DYJE“.

*) s vyjímkou plavebních komor Hadík a Obříství (1946)Protože se traktory MOTOR 1 – MOTOR 4 na Labi dobře uplatnily objednala si ČPSL další 4 ve větším a silnějším provedení. Novostavby byly označeny MOTOR 5 – MOTOR 8.

Konstrukce

08Trup traktorů má ploché dno, svislé boky a hodně zaoblené outory, přecházející do dobře tvarované přídě a do zádě se dvěma vrtulovými tunely. Trupy mají jen malou klenutost paluby a s vyjímkou prvních tří staveb nemážádnou sedlovitost. Délka prvního traktoru z roku 1941 16,7 metrů přes palubu byla už u dalších staveb zvětšena na 18,5 metru asi za účelem zmenšení ponoru. V této délce bylo postaveno 7 dalších traktorů a všechny havarijní čluny. Další dva traktory z roku 1951, MOTOR 5 a 6, měly ale délku o 2,5 m větší – 21,0 m, protože u nich ČPSL požadovala další kajutu a WC za strojovnou. Delší byla i přední část trupu, v které bylo 5 bočních kulatých okének. Poslední dva traktory MOTOR 7 a MOTOR 8 byly delší pouze o 1 metr – celkem 19,5 m. Šířka trupu prvních 7 staveb byla 3, m (bez oděrek), byla u všech dalších zvětšena na 4 metry. Důvodem bylo nahrazení lehkých automobilových motorů těžšími a většími lodními motory. Zdařilý podponorový tvar přídě traktorů se neměnil, kdežto na dně zádě byly aplikovány nové poznatky o tvaru vrtulových tunelů. K podrobnějšímu popsání jednotlivých traktorů nejsou k dispozici podklady. Stručný technický popis posledního provedení z roku 1951 podle podkladů z materiálů Českých loděnic n.p. vypracovaných v roce 1956 je následující:

Typové označení : Traktor B 250 k

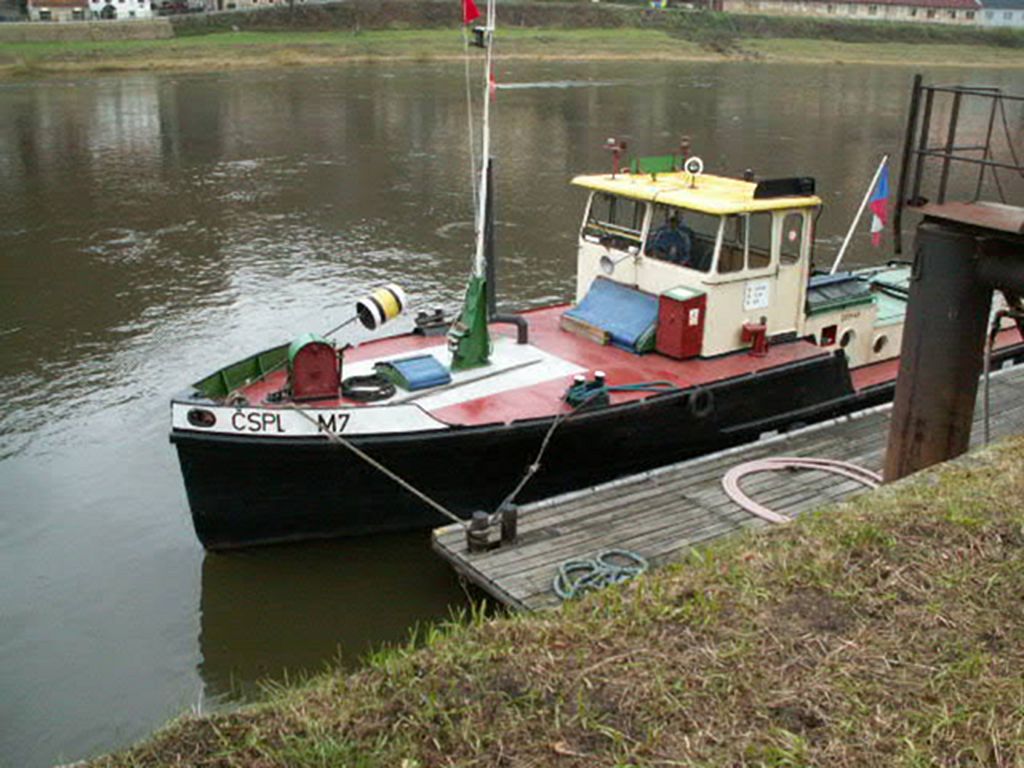

název postavených lodí: MOTOR 7 , MOTOR 8
konstrukce : býv. ČKD-loděnice v Libni v roce 1949-1950
stavěno: Ústecká loděnice n.p. v roce 1949-1951
zákazník: ČSPLO n.p. Praha
plavební oblast a účel: pro přístavní vlečnou službu a vlek na kratší trati na Odře a na Labi
Klasifikace: dimenze materiálů podle předpisů GL, úřední klasifikaci nemá
cena: nabídková v roce 1947 byla 2 225 000,- KčHlavní rozměry:
Lmax: 19,55 m
šířka na hlavním žebru: 4,00 m
boční výše uprostřed: 1,50 m
ponor největší – Tmax: 0,80 m
výška pevného bodu nad tímto T: 3,70 m
součinitel celk. plnosti : 0,625
výtlak největší : 34,0 m3
posádka: tříčlennápopis lodi:
těleso je rozděleno čtyřmi vodotěsnými přepážkami na tyto prostory: přední kolisní – kajutní – hlavní naftový tank a uhelný sklad – strojovna -zadní prostor s WC – sklad. Ve středu lodi je nástavba, která je v zadní části strojovny a nad WC snížena. Napravoboku je vchod do strojovny, na zadním čele nástavby je vchod do WC.provedení:
kormidelní zařízení: dvě zavěšená profilová kormidla, celková plocha 0,90 m2 s ručním ovládáním transmisí pomocí jednoho segmentu a táhel.
kotevní zařízení: jedna halská kotva 120 kg na přídi s ručním navijákem s kotevním řetězem průměru 15 mm, délky 40 m.
vlečné zařízení: vlečný odpružený hák, vlečné ocelové lano 12 mm délky 120 m.
vyvazovací zařízení: příďová a záďová vyvazovací pacholata, 2 vyvazovací konopná lana, 25 mm, délky 40 m.
dorozumívací zařízení a ovládání: vzduchová houkačka, elektrická a petrolejová poziční světla, reflektor 100W.
požární a záchranné zařízení: hasící přístroje, 1 záchranný kruh, člunek 3,7 x 1,2 m s výstrojí (nebyl dodáván), byl nahrazen větším počtem záchranných kruhů.
poháněcí zařízení: hlavní motory: 2 ŠKODA 6L 160, nom. Výkon 125 k při 700 ot/min se vzduchovým spouštěním.
revers-reduktor: typ HRS, redukce 2 : 1, mechanické ovládání, případně olejovým servomotorem.
hřídele: o průměru 80 mm ve třech rad. kluzných ložiskách
vrtule: ocelolitinové, třílisté s nosným profilem, průměr 1050 mm, stoupání 1015 mm.

Obytné zařízení a vybavení

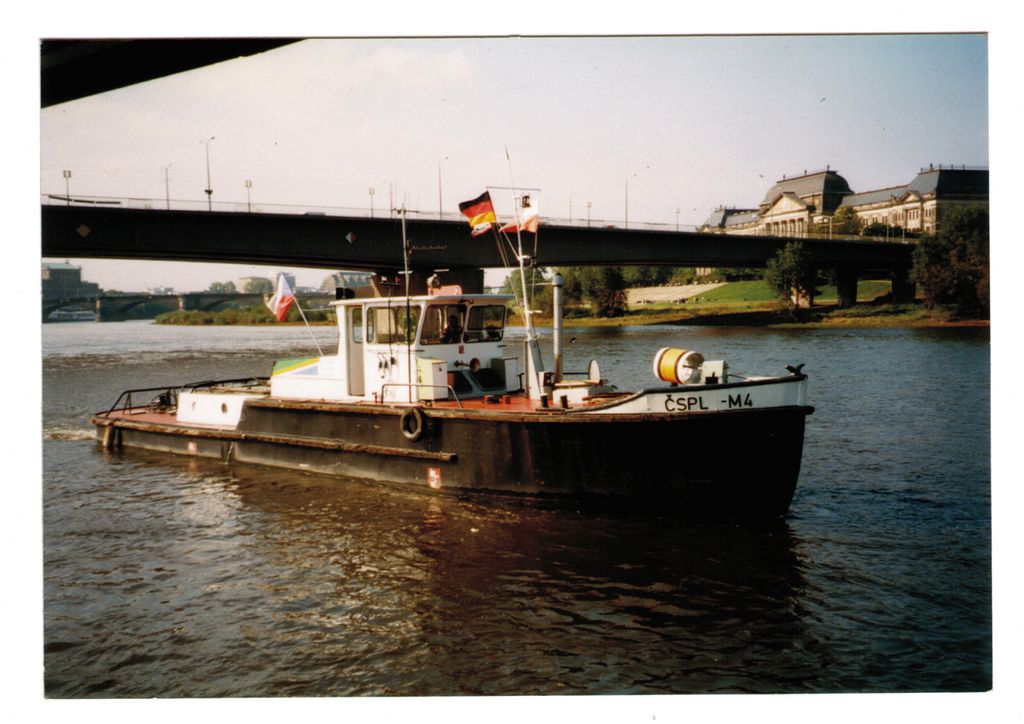

OLYMPUS DIGITAL CAMERAU prvních labských traktorů (H1, H2, MOTOR 1 až MOTOR 4) byla přední zvýšená část trupu rozdělena dřevěnými přepážkami na kajutu kapitána, společnou kajutu strojníka a lodníka, kuchyňku a samostatný WC. V kuchyňce bylo umístěno i umyvadlo a stojatý kotel ústředního topení, kterým bylo možno také vyhřívat strojovnu. U WC, které se nacházelo pod úrovní hladiny bylo použito tak zvaného ponorkového záchodu s ručním pístovým čerpadlem ke spláchnutí a současnému vypumpování. U „dlouhých“ traktorů MOTOR 5 a MOTOR 6 (pozější M 4 a M5) byly v přední části umístěny jenom kajuty kapitána, lodníka a kuchyňka. Kajuta strojníka byla umístěna za strojovnu v její nástavbě. Vchod do ní byl z levého ochozu. V této nástavbě byl umístěn také WC se samostatným vchodem na pravém ochozu. Kajuty v přední části trupu i kajuta strojníka byly vybaveny kamny. V předu to byl kuchyňský sporák a otopná pokojová kamna, u strojníka kombinovaný sporák s dvojitým roštem, s možností buď vaření nebo vytápění.

Úpravy a změny

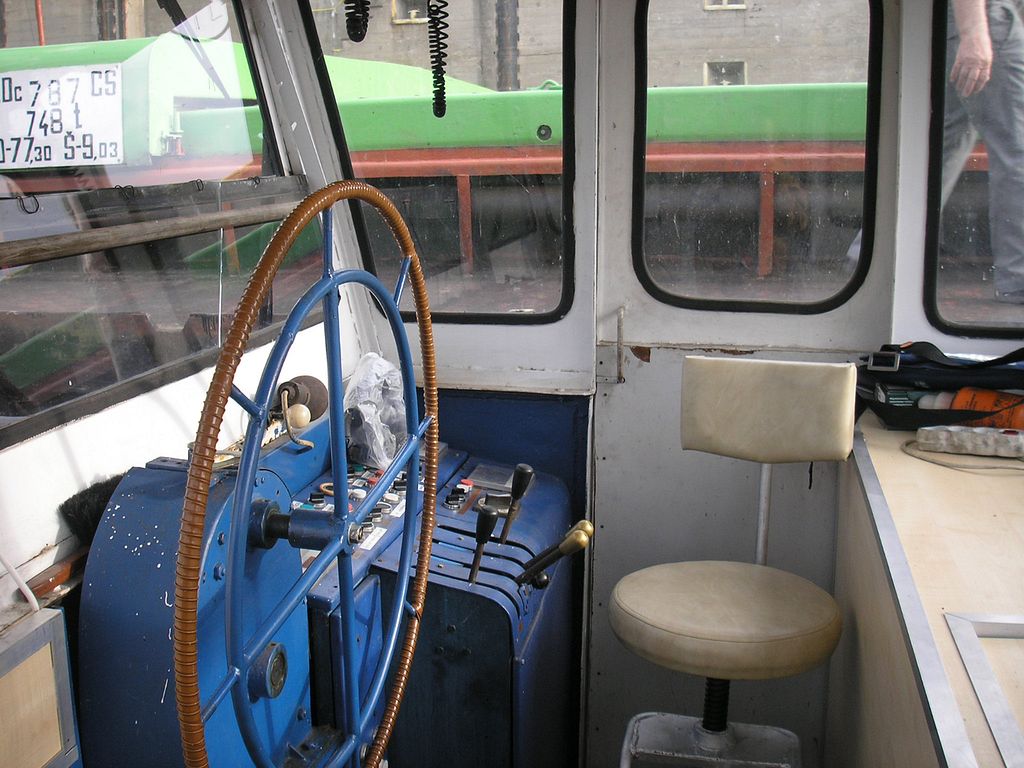

KONICA MINOLTA DIGITAL CAMERABěhem provozu byly na traktorech prováděny různé ůpravy a změny vyvolané zkušeností z provozu i snahou o zvýšení jejich výkonu a použitelnosti. Obsluha vratných skříní byla jen ze strojovny, což u traťových remorkérů bylo ještě únosné, ale v místním provozu při přesunech plavidel s četnými manévry byla obsluha velmi náročná. Toto řešení bylo později nahrazeno novou konstrukcí vratných skříní VRS 6, které byly ovládány z kormidelny. Na žádost kapitánů o zlepšení výhledu z kormidelny byly konstrukčím oddělením křešické loděnice vypracovány návrhy na zvednutí kormidelny nad úroveň přední paluby. Došlo i kzměně na trupu. Jeho přední zvýšená část byla protažena až za úroveň vlečného zařízení. Na tuto prodlouženou palubu se pak umisťovaly moderní vysoké kormidelny. Ovládat traktor, sledovat a ovlivňovat průběh manévru z traktoru s vyšší komidelnou bylo mnohem pohodlnější.

Podle čánku Jiřího Martínka „Malé motorové remorkéry, traktory“ (zkráceno) přepsal Pavel Křesťan
Publikováno se souhlasem autora (zprostředkoval Jarda Jungman)
Foto: Jaroslav Jungman
